THIẾT KẾ KẾT CẤU NHÀ

DỊCH VỤ THIẾT KẾ KẾT CẤU NHÀ PHỐ BẰNG PHẦN MỀM ETABS

1. THIẾT KẾ KẾT CẤU NHÀ PHỐ

Thiết kế kết cấu nhà phố là quá trình đánh giá, phân tích, lên phương án (sơ đồ tính) và tính toán tiết diện, đường kính thép của toàn bộ kết cấu công trình từ phần móng, cột, dầm, sàn, cầu thang, bể nước,…v.v.

Kết cấu công trình là những cấu kiện cốt lõi - xương sống ảnh hưởng trực tiếp đến chất lượng, tuổi thọ củng như chi phí xây dựng công trình. Vì vậy, Chủ Đầu Tư cần cân nhắc kỹ và lựa chọn cẩn thận các nhà thầu thiết kế có kiến thức, chuyên môn và am hiểu sâu về ngành xây dựng để triển khai Hồ sơ kết cấu cho ngôi nhà mình.

Xây Dựng Sơn Bình tự hào là đơn vị đi đầu trong việc dùng phần mềm Etabs để phân tích kết cấu các công trình xây dựng dân dụng nhà phố, biệt thự. Từ đó tìm ra được nội lực (dùng để thiết kế cốt thép), phản lực (dùng để thiết kế móng), và các giá trị về chuyển vị (dùng để kiểm tra kết cấu ở trạng thái giới hạn về điều kiện sử dụng) để tính toán và tối ưu hóa sắt thép đảm bảo đủ khả năng chịu lực củng như giảm chi phí xây dựng công trình.

Dịch vụ Thiết kế kết cấu của Xây Dựng Sơn Bình bao gồm:

• Thiết kế kết cấu Móng hoặc Đài Móng.
• Thiết kế kết cấu Đà Giằng Móng.
• Thiết kế kết cấu Đà kiềng Móng.
• Thiết kế kết cấu Cột, Dầm, Sàn bê tông, Ban công, Sê Nô.
• Thiết kế kết cấu Cầu thang bộ.
• Triển khai Hồ sơ thi công.

2. NHỮNG LÝ DO CẦN SỬ DỤNG DỊCH VỤ “THIẾT KẾ KẾT CẤU NHÀ PHỐ”.

Hiện nay, nhiều nhà thầu thi công không có bộ phận kĩ sư kết cấu chuyên dụng, các bản vẽ này có thể được kiến trúc sư vẽ dựa trên cơ sở kinh nghiệm thi công, ước chừng kích thước hoặc làm theo các công trình tương tự đã gặp. Không đủ nhân sự phải nhờ dịch vụ bên ngoài làm, dẫn đến không đồng nhất, nhiều lỗi sai sót không thể phát hiện.

Nhà thầu thi công có chủ đích giảm kích thước thép, nhằm giảm chi phí xây dựng khi thi công nhà cho Chủ Đầu Tư. Cùng một đơn giá xây nhà nhưng kích thước thép giảm hơn rất nhiều sẽ tạo ra lợi nhuận cho Nhà thầu.

Hoặc Nhà thầu chỉ thiết kế chứ không thi công, vì vậy khi nhà có kết cấu phức tạp đơn vị thiết kế sẽ bố trí thép càng dư các tốt gậy lãng phí tài chính của Chủ Đầu Tư.

Thiết kế kết cấu nhà phố bằng phần mềm Etabs sẽ xử lý được những sai sót không lường trước được về kết cấu nhà, hạn chế tối đa các trường hợp nguy hại như sụt lún, nứt tường, nứt sàn, bong tróc gạch. Đôi khi bạn bước vào những ngôi nhà sẽ có cảm giác rung sàn, không chắc chân do hệ kết cấu sàn không vững chắc.

Dịch vụ Thiết kế kết cấu nhà phố của Xây Dựng Sơn Bình sẽ giúp Chủ Đầu Tư có cái nhìn tổng quát về chất lượng công trình, đảm bảo an toàn cho ngôi nhà, tiết kiệm được chi phí xây dựng củng như thực hiện hóa ý tưởng thiết kế kiến trúc, đồng thời tránh phát sinh các hạng mục không cần thiết trong quá trình xây dựng.

3. PHẦN MỀM ETABS LÀ GÌ ?

Phần mềm Etabs được sử dụng để phân tích kết cấu các công trình xây dựng dân dụng nhà phố, biệt thự, nhà cao tầng. Việc phân tích kết cấu cuối cùng nhằm mục đích tìm ra được nội lực (dùng để thiết kế cốt thép), phản lực (dùng để thiết kế móng), và các giá trị về chuyển vị (dùng để kiểm tra kết cấu ở trạng thái giới hạn về điều kiện sử dụng).

Nói đơn giản cho Chủ đầu tư dễ hiểu thì đây là phần mềm tính toán khối lượng sắt thép cần thiết cho nhà phố trên quy mô theo thực tế. Dựa vào thông tin sắt thép được tính toán, chúng ta sử dụng phần mềm Autocad để triển khai bản vẽ thi công.

Mô hình 3D kết cấu cột dầm sàn cầu thang bộ bằng phần mềm Etabs do kĩ sư kết cấu Xây Dựng Sơn Bình triển khai.

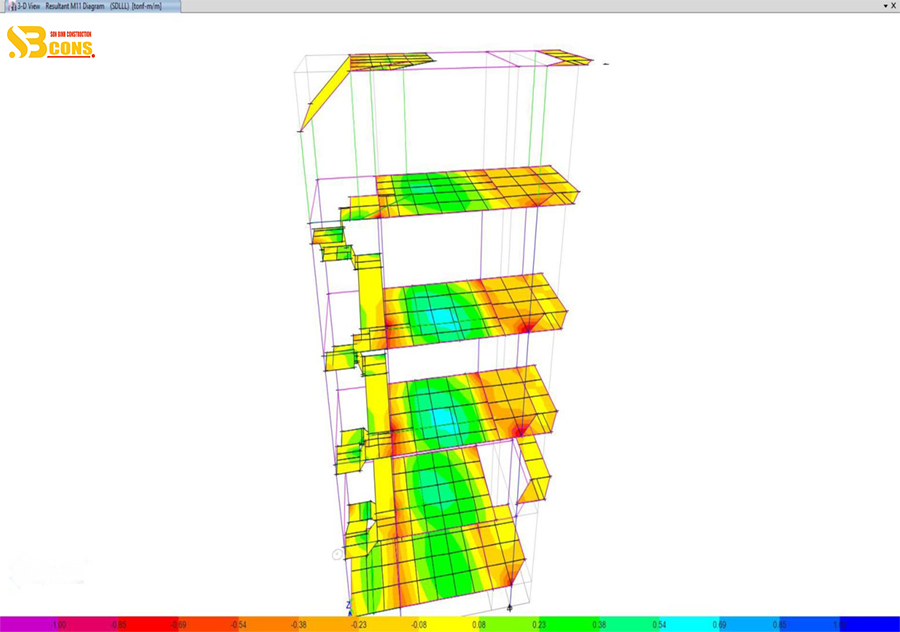

Giả lập 3D công trình nhà phố trệt lửng 2 lầu sân thượng tìm ra nội lực theo bảng màu do kĩ sư kết cấu Xây Dựng Sơn Bình triển khai.

4. CÁC BƯỚC THIẾT KẾ KẾT CẤU NHÀ PHỐ BẰNG ETABS CỦA XÂY DỰNG SƠN BÌNH

Dưới đây là các bước cơ bản để thiết kế ngôi nhà phố bằng phần mềm Etabs:
Bước 1: Chuẩn bị dữ liệu
Trước hết, kĩ sư kết cấu Xây Dựng Sơn Bình sẽ thu thập các thông tin cơ bản về địa điểm xây dựng, kích thước đất, bản vẽ thiết kế kiến trúc và các yêu cầu kỹ thuật khác. Sau đó, nhập các thông tin này vào phần mềm Etabs.
Bước 2: Thiết lập mô hình
Bắt đầu tạo một mô hình 3D của ngôi nhà phố trên phần mềm Etabs. Tạo lưới dầm, tường và thêm các yếu tố như cột, nền móng, khai báo tiết diện, khai báo vật liệu …v.v.

Kỹ sư kết cấu Xây Dựng Sơn Bình nhập các số liệu khai báo lưới trục và số tầng cho mô hình

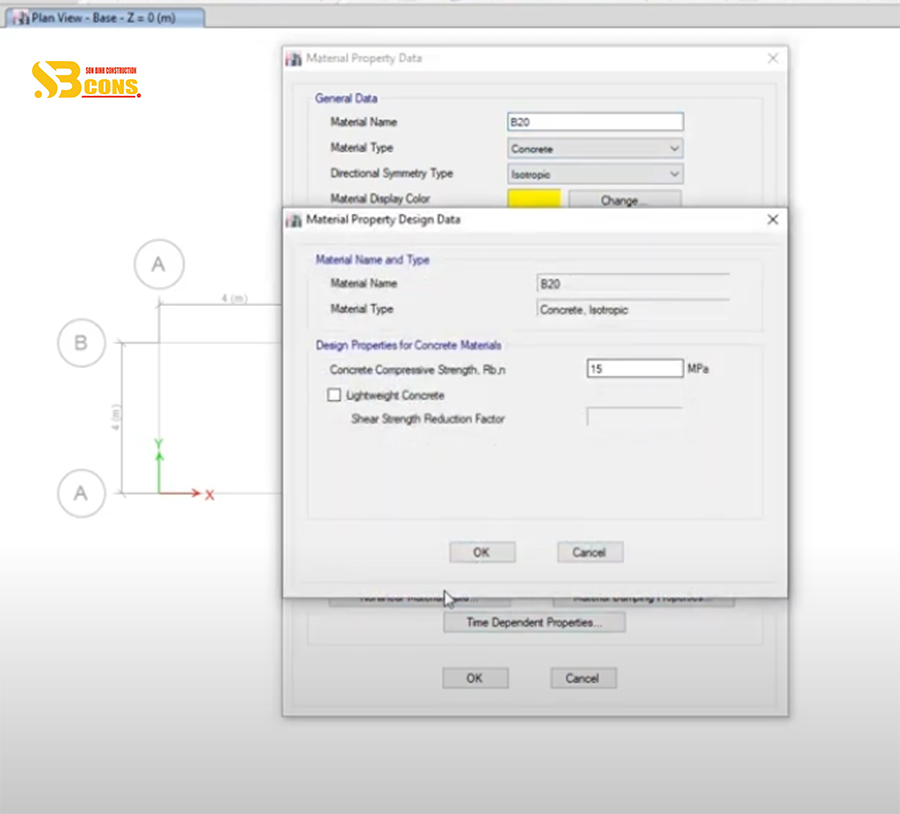

Kỹ sư kết cấu Xây Dựng Sơn Bình khai báo vật liệu đầu vào ( bê tông và cốt thép) cho mô hình

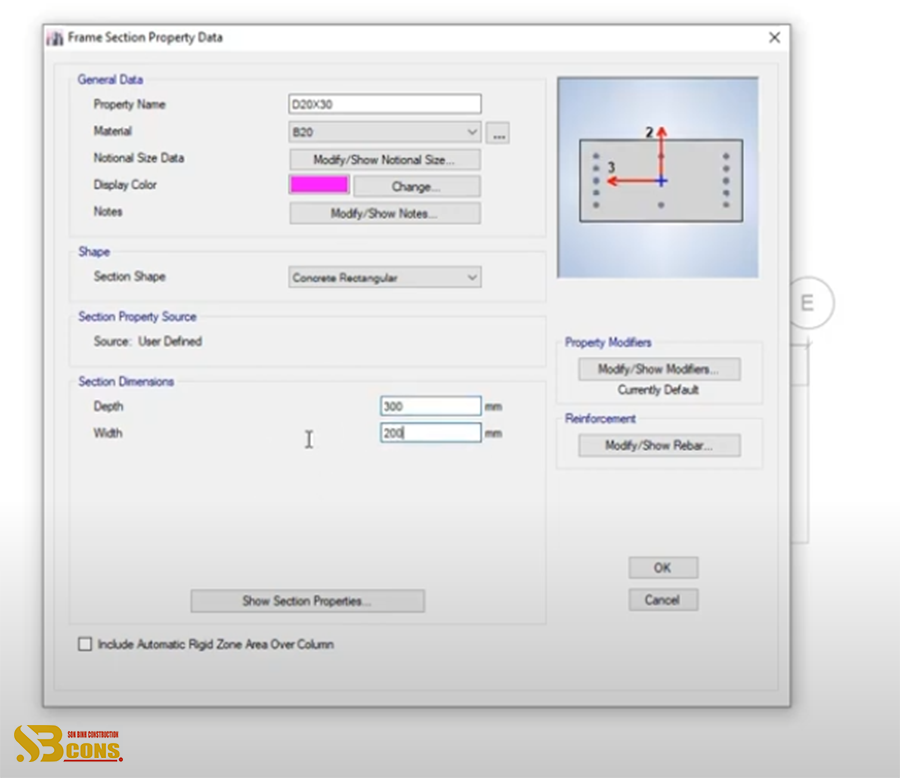

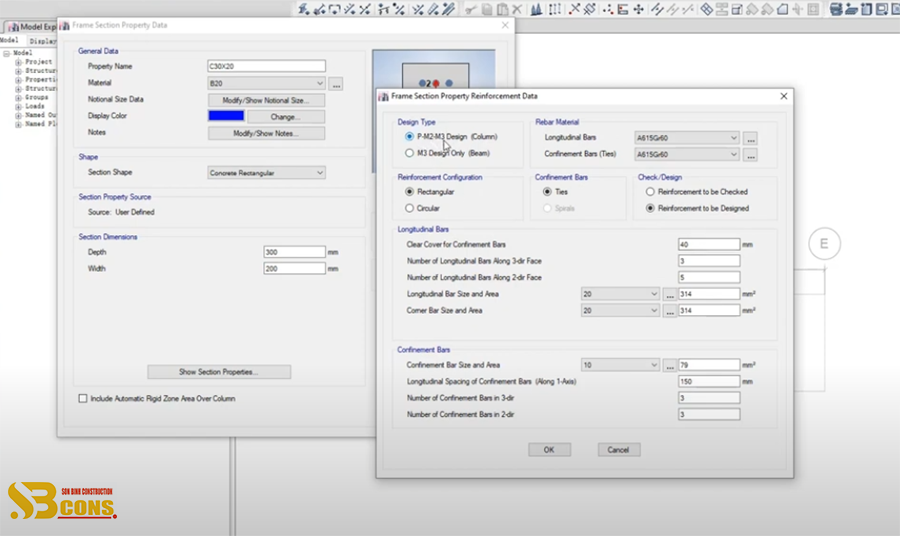

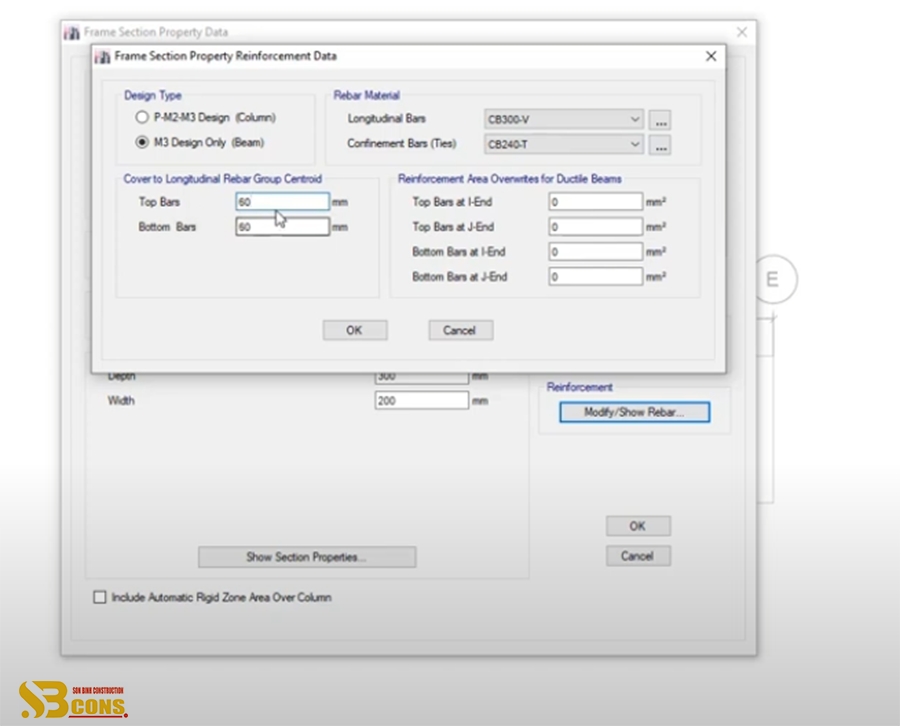

Khai báo tiết diện cột, dầm, sàn, ban công, sàn nước và cầu thang

Bước 3: Xác định tải trọng
Sau khi xây dựng mô hình, gán tải trọng như tải trọng tĩnh (bê tông), tải trọng số bề mặt (tường xây, vữa trát, vữa cán nền, trần thạch cao, con người,…v.v.), tải trọng gió, tải trọng động đất, …v.v vào mô hình và tạo các tổ hợp tải để Etabs tiến hành phân tích, tính toán số liệu

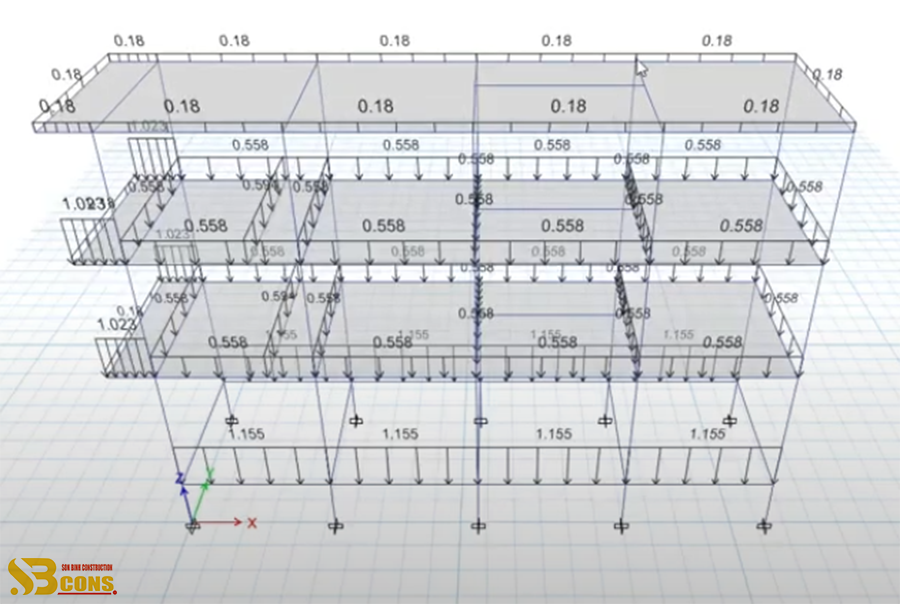

Gán tải trọng (tải tường, tải sàn, tải gió, …v.v) vào mô hình

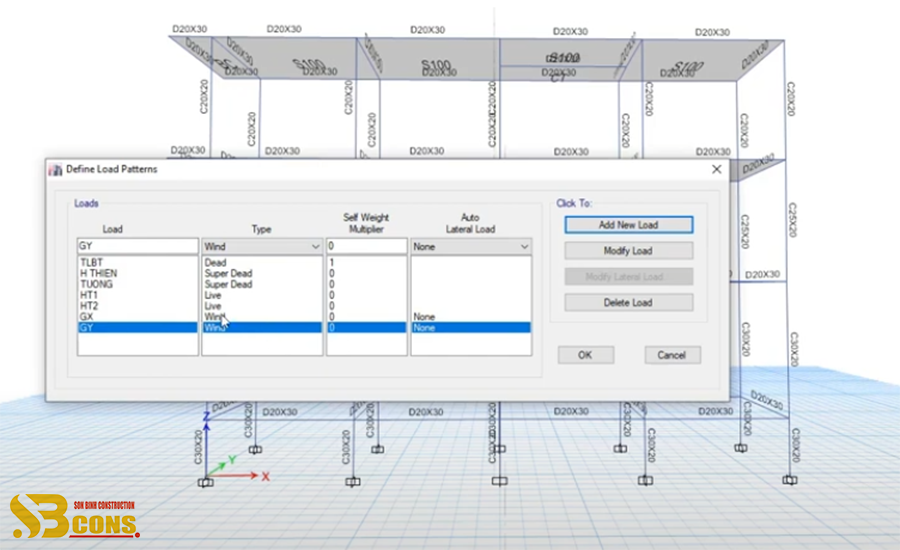

Định nghĩa các trường hợp tải (tĩnh tải, hoạt tải tường, tải gió, …v.v.

Tạo các tổ hợp tải trọng để chạy mô hình tính

Bước 4: Tính toán
Sử dụng Etabs để tính toán các thông số kỹ thuật cần thiết như mô-men xoắn, độ dịch chuyển, đường cong, …v.v.

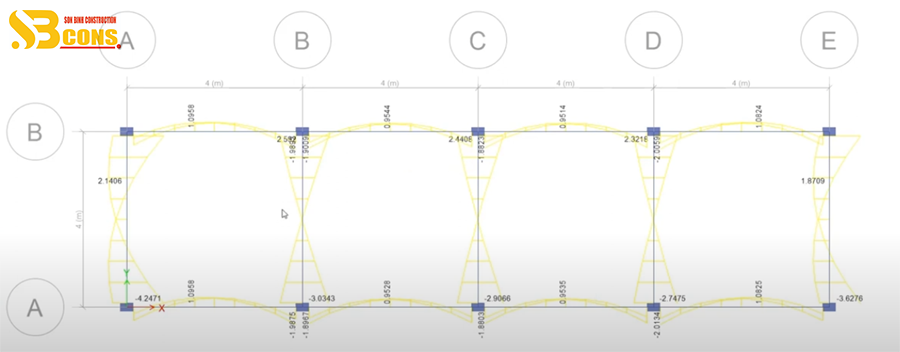

Kết quả phân tích nội lực sau khi chạy mô hình tính toán

Bước 5: Đánh giá và tối ưu hóa
Sau khi tính toán xong, đánh giá và tối ưu hóa thiết kế để đảm bảo tính thẩm mỹ và tính thực tiễn.

Dựa vào số liệu nội lực từ Etabs => Tiến hạnh tính toán và tối ưu hóa cốt thép

Bước 6: In bản vẽ thiết kế
Cuối cùng, in bản vẽ thiết kế tối ưu hóa từ phần mềm Etabs để sử dụng trong quá trình xây dựng ngôi nhà.
